1. 概述

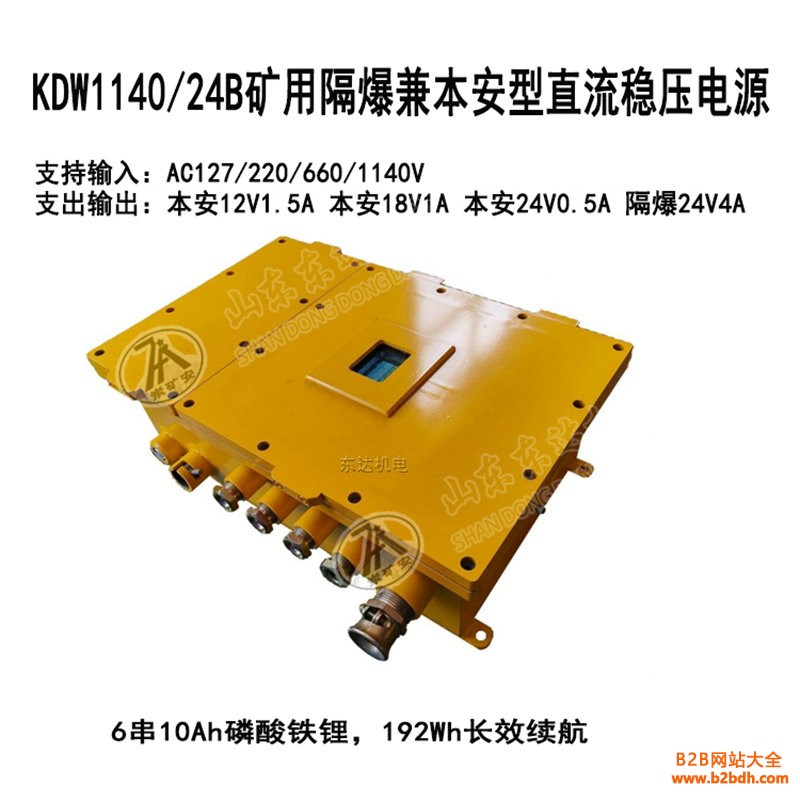

KDW1140/24B 矿用隔爆兼本安型直流稳压电源，是根据MT/T408-1995《煤矿用直流稳
压电源》煤炭行业标准来设计制造的。
该电源采备用电池及两级稳压和两级过流保护成果技术先进、设计合理、使用可靠,可用于煤矿井下或其它周围空气中含有爆炸性（如：甲烷）气体的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
2. 防爆型式、型号含义
防爆型式为矿用隔爆兼本质安全型， 防爆标志 Ex db [ib Mb] I Mb。
3. 尺寸、材料及重量
外形尺寸：530mm×410mm×178mm
外壳材料： Q235B
重量： 58Kg
4. 工作环境条件
4.1. 电源在下列条件下可靠的工作：
a) 工作温度： -5℃~﹢40℃
b) 相对湿度： ＜96%(﹢25℃)
c) 大气压力： 80kPa～110kPa
d) 污染等级： 3 级
e) 在有甲烷， 煤尘爆炸性混合物的煤矿井下使用
f) 无显著振动和冲击的场合
4.2. 电源能承受的最恶劣的贮运条件为：
a) 高温： +60℃;
b) 低温： -40℃;
c) 平均相对湿度： 95%(±25℃);
d) 振动： 加速度 50m/s2；
e) 冲击： 峰值加速度 500m/s2。
5. 结构特征与工作原理
5.1. 矿用电源外形各部分简述如下：
1、固定耳：安装时悬挂在支架上。
2、电源线入口：接AC1140V/AC660V/AC127V，50Hz 电源。
3、输出：本安DC12V/本安DC18V/本安DC24V/非安DC24V。
5.2. 工作原理：
交流电源经变压器转换后进入开关电源，开关电源为本安电源、主板、非安 DC输出供电，主板自动为电量不满的电池充电。本安电源输出直流电驱动外部负载。交流电源临时断电时，系统自动接切换电池为本安电源及主板供电。
6. 技术参数
6.1. 电源输入：额定工作电压AC1140V/AC660V/AC127V,允许波动范围75%～110%；
谐波：不大于5%；频率50Hz，允许偏差±1.0%
6.2. 整机功率：≤250W。
6.3. 输出：
|
|
第1路 |
第2路 |
第3路 |
第4路 |
|
类型 |
本安型 |
本安型 |
本安型 |
隔爆型 |
|
额定电压 |
DC12V |
DC18V |
DC24V |
DC24V |
|
额定电流 |
1.4A |
0.9A |
0.45A |
4A |
|
输出电压偏离值 |
≤5% |
|||
|
负载效应 |
≤5% |
|||
|
源效应 |
≤5% |
|||
|
周期与随机偏移 |
≤250mV |
|||
|
短路电流值 |
≤200mA |
≤200mA |
≤200mA |
/ |
|
过压保护值 |
≤DC12.5V |
≤DC18.5V |
≤DC24.2V |
/ |
|
过流保护值 |
≤1.5A |
≤1A |
≤0.5A |
/ |
6.4 RS485通讯
a) 接口数量：1路；
b) 传输速率：9600bps；
c) 传输距离：200m。
6.5 基本功能：
6.5.1 电源具有过流、过压、短路保护功能，故障排除后能自动恢复工作。
6.5.2 具有液晶显示功能，可显示电池电流、电池温度、电池组电压、单体电池电压、电池电量、充放电状态信息。
6.5.3 断电功能 ：电源具有1路开关量输入接口，当有开关量信号输入时，能够可靠切断非安型DC24V电源输出。
6.6备用电池
a) 电池组由深圳潽瑞科技有限公司生产的规格型号为IFpP16/65/130磷酸铁锂电池6节串联而成，电池组额定电压/容量为19.2V/10Ah。单节电池额定电压/容量为3.2V/10Ah，电池组符合MT/T 1051-2007及GB/T 30426-2013的要求，电池组具备单体电池过充电压保护、单体电池过放电压保护、充电过流保护、放电过流保护、输出短路保护、温度保护功能。
b) 转换时间：≤500ms；
c) 最高充电电压：DC20V～DC22V；
d) 充电截止电压：DC21V～DC23V；
e) 放电终止电压：DC16.5V～DC18.5V；
f) 充电电流：≤3.5A；
g) 工作时间不小于2h（额定负载时）
6.9 本安参数：
12V电源端：Uo：12.5V；Io：1.5A；Co：47μF；Lo：0.2mH；
18V电源端：Uo：18.5V；Io：1A；Co：2.2μF；Lo：0.2mH；
24V电源端：Uo：24.2V；Io：0.5A； Co：1μF；Lo：0.1mH；
RS485通讯端：Uo：5.36V，Io：0.55A，Co：10μF，Lo：1mH。
